Kurze Antwort: Die Dimensionierung von Kompakte Abwasserbehandlungbehandlungen besteht aus 4 Schritten: (1) Bestimmung der äquivalenten Person (KE) (tatsächliche Nutzer + Sektor-Multiplikator), (2) Berechnung des durchschnittlichen Tagesabflusses (pro Kopf oder produktionsbasierter Wasserverbrauch × KE), (3) Maximaler Abfluss mit Spitzenfaktor (normalerweise 2-4×), (4) Abwassermerkmale (Bestimmung des Reaktorvolumens mit KOİ, BOİ, FOG, N, P-Werten). Falsche Dimensionierung ist der häufigste Fehler bei Kompakte Abwasserbehandlungbehandlungssystemen – insbesondere kritisch bei saisonalen/variablen Lasten.

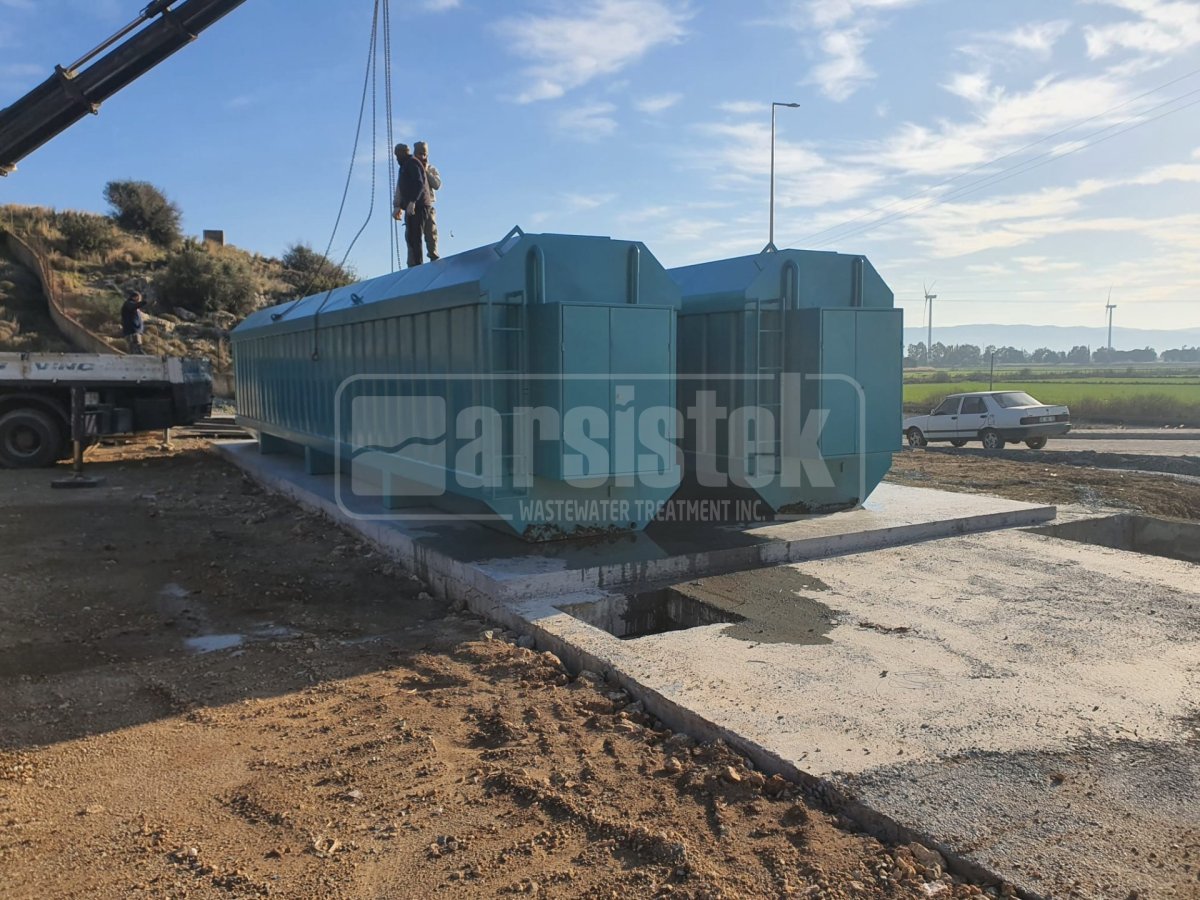

Kompakte Abwasserbehandlungbehandlungs-Kapazitäten Kompakte Abwasserbehandlungbehandlungs-Kapazitätsbereiche
Kompakte Abwasserbehandlungbehandlungssysteme decken ein sehr breites Spektrum an Kapazitäten ab. Typische Klassifizierung:
| Kategorie | Durchfluss (m³/Tag) | KE (äquivalente Person) | Typische Struktur |
|---|---|---|---|
| Mini-Kompakte Abwasserbehandlung | 2-10 | 10-50 | Villa, kleine Anlage, Tankstelle |
| Klein-Kompakte Abwasserbehandlung | 10-50 | 50-250 | Pension, Autobahn-Raststätte, kleines Hotel |
| Mittel-Kompakte Abwasserbehandlung | 50-200 | 250-1.000 | Hotel (50-200 Zimmer), Anlage, kleine Fabrik |
| Groß-Kompakte Abwasserbehandlung | 200-1.000 | 1.000-5.000 | Großes Hotel, Einkaufszentrum, kleine Gemeinde |
| Industrielles Kompakte Abwasserbehandlung | 1.000-2.000 | 5.000-10.000 | Einzelne Fabrik in einem organisierten Industriegebiet, mittlere Gemeinde |
Bei Kapazitäten über 2.000 m³/Tag verliert das Kompakte Abwasserbehandlungbehandlungssystem seinen wirtschaftlichen Vorteil; eine modulare Betonanlage oder Hybridstruktur wird bevorzugt.
Was ist eine äquivalente Person (KE)?
Äquivalente Person (KE) definiert die Abwasserlast, die von einer Person pro Tag als Standardeinheit erzeugt wird:
- Abwasserfluss: 120-200 L/Person·Tag (entwickeltes Land 200, Entwicklungsland 120-150)
- BOİ-Ladung: 60 g/Person·Tag (europäischer Standard)
- KOİ-Ladung: 120 g/Person·Tag
- AKM-Ladung: 70 g/Person·Tag
- TN-Ladung: 11 g/Person·Tag
- TP-Ladung: 2 g/Person·Tag
Sektorbasierte Abwasserlasten werden gemäß diesen Standards in KE-Äquivalente umgerechnet.
Sektorbasierte KE-Multiplikatoren
| Nutzung | KE-Multiplikator | Berechnung |
|---|---|---|
| Wohnbereich (dauerhaft) | 1 KE/Person | Anzahl der Bewohner × 1 |
| Hotel (Luxus) | 1,5-2 KE/Bett | Anzahl der Betten × 1,5-2 |
| Hotel (Standard) | 1-1,3 KE/Bett | Anzahl der Betten × 1-1,3 |
| Wohnung/Pension | 0,8-1 KE/Bett | Anzahl der Betten × 0,8-1 |
| Restaurant | 0,3-0,5 KE/Sitzplatz | Sitzplatzkapazität × 0,3-0,5 |
| Büro | 0,3-0,5 KE/Mitarbeiter | Anzahl der Mitarbeiter × 0,3-0,5 |
| Einkaufszentrum | 0,05-0,1 KE/Besucher | Tägliche Besucher × 0,05-0,1 |
| Schule (tagsüber) | 0,3-0,4 KE/Schüler | Anzahl der Schüler × 0,3-0,4 |
| Krankenhaus | 2-4 KE/Bett | Betten × 2-4 (sektorspezifische Behandlung erforderlich) |
| Baustelle/Camp | 0,8-1 KE/Arbeiter | Anzahl der Arbeiter × 0,8-1 |
| Autobahn-Raststätte | 0,1-0,2 KE/Fahrzeug | Tägliche Fahrzeuge × 0,1-0,2 |
Praktische Dimensionierungsbeispiele
Beispiel 1: 80-Zimmer 3-Sterne-Hotel
- Anzahl der Betten: 80 × 2 = 160 Betten
- KE-Multiplikator: 1,2 (Standardhotel)
- Gesamt-KE: 160 × 1,2 = 192 KE
- Personaladdition: 25 × 0,5 = +12,5 KE
- Restaurant (60 Plätze): 60 × 0,4 = +24 KE
- Gesamt: ~230 KE
- Durchschnittlicher Fluss: 230 × 150 L/Tag = 35 m³/Tag
- Spitzenfaktor 3×: 105 m³/Tag Entwurfs-Kapazität
- Empfohlenes System: 40-60 m³/Tag Kompakte Abwasserbehandlung SBR oder MBBR (saisonaler Durchschnitt), modular mit einer Obergrenze von 100 m³/Tag
Beispiel 2: 200-Arbeiter-Baustelle
- Arbeiter: 200, KE-Multiplikator 0,9 = 180 KE
- Durchschnittlicher Fluss: 180 × 120 L = 22 m³/Tag
- Spitzenfaktor 2,5×: 55 m³/Tag
- Empfohlenes System: 25 m³/Tag Container MBR (kompakt + tragbar)
Beispiel 3: 500-Einheiten-Wohnkomplex
- Personen: 500 × 3 (Durchschnitt pro Einheit) = 1.500 Personen
- KE: 1.500
- Durchfluss: 1.500 × 150 L = 225 m³/Tag
- Spitze 2,5×: 560 m³/Tag
- Empfohlenes System: 250 m³/Tag MBR-Kompakte Abwasserbehandlung (groß) — Si-Struktur + modulare Erweiterung für den Gebäudevergrößerung
Beispiel 4: Molkerei (Industriell)
Industrielle Anlagen werden direkt basierend auf dem Produktionsfluss anstelle von KE berechnet:
- Milchproduktion: 50.000 L/Tag
- Abwasser-Multiplikator: 3 L Abwasser/L Produkt = 150.000 L/Tag = 150 m³/Tag Abwasser
- KOİ-Ladung: 150 m³ × 4.000 mg/L = 600 kg KOİ/Tag → ~5.000 KE äquivalente organische Last
- Empfohlenes System: 150-200 m³/Tag industrielles Kompakte Abwasserbehandlung MBR + UASB anaerobe Vorbehandlung (Biogas)
Spitzenfaktor — Warum ist er wichtig?
Der Abwasserfluss ist nicht konstant über den Tag verteilt. Während der Spitzenzeiten (morgendliche Duschen im Hotel, Schichtwechsel in der Fabrik) kann der Abwasserzufluss 2-4 Mal so hoch sein wie der Durchschnittsfluss. Die Ignorierung des Spitzenfaktors bei der Planung führt zu chronischen Überläufen + biologischen Schocks.
| Nutzung | Spitzenfaktor | Grund |
|---|---|---|
| Wohnbereich | 2-2,5× | Morgen-/Abend-Duschintensität |
| Hotel (Saison) | 3-4× | Nebensaison 0,3× → Saison 4× |
| Autobahn-Raststätte | 5-8× | Feiertage, Wochenendspitzen |
| Restaurant | 3-5× | Mittags- und Abendservice |
| Fabrik (fest) | 1,5-2× | Schichtwechsel, CIP |
| Lebensmittelfabrik | 3-5× | Produktionsspitzen + CIP-Waschungen |
| Baustelle | 2-3× | Mittagessen + Duschen am Ende der Schicht |
| Schule | 2-3× | Pausenspitzen |

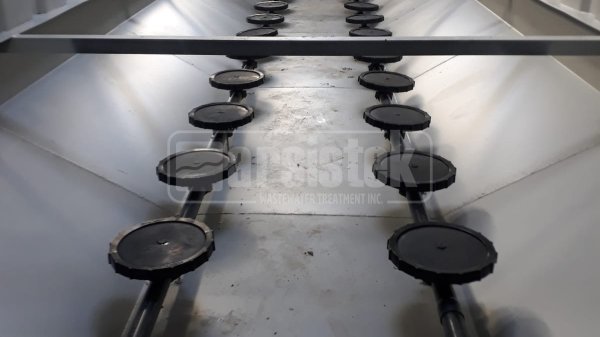

Berechnung des Reaktorvolumens
Nach der Bestimmung des Durchflusses wird das Volumen des biologischen Reaktors basierend auf den Abwassermerkmalen und dem ausgewählten Prozess berechnet:
Aktivschlamm / SBR
- HRT (hydraulische Verweilzeit): 8-24 Stunden
- F/M-Verhältnis: 0,2-0,4 kg BOİ/kg MLSS·Tag
- MLSS: 2.500-4.500 mg/L
- Typisches Volumen: Durchfluss (m³/Tag) × 0,5-1 (gemäß HRT)
MBBR
- HRT: 4-8 Stunden
- Trägerfüllung: 40-60%
- Spezifische Oberflächenaktivität: 5-15 g BOİ/m²·Tag
- Typisches Volumen: Durchfluss × 0,25-0,4 (kompakt)
MBR
- HRT: 4-8 Stunden (kompakt)
- MLSS: 8.000-12.000 mg/L (4× klassisch)
- Membranfluss: 15-25 L/m²·Stunde
- Typisches Volumen: Durchfluss × 0,2-0,3 (am kompaktesten)
Bedeutung des Pufferbehälters
Wenn der Spitzenfaktor hoch ist, ist der biologische Reaktor nicht für den Spitzenfluss ausgelegt – stattdessen wird ein großer Pufferbehälter verwendet. Dieser Ansatz:
- Hält das Reaktorvolumen klein (CAPEX-Einsparungen)
- Ermöglicht es dem biologischen Prozess, bei stabilem Durchschnittsfluss zu arbeiten
- Stellt die Homogenisierung von pH, Temperatur und Zusammensetzung sicher
Typische Puffer-HRT: Hotel/Saison 12-24 Stunden, Fabrik CIP 8-12 Stunden, Wohnbereich 4-6 Stunden.
Dimensionierungsentscheidungsmatrix nach Typ
| Kriterium | Klassisch/SBR | MBBR | MBR |
|---|---|---|---|
| Begrenztes Budget | Ideal | Geeignet | Teuer |
| Begrenzter Platz | Standard | Kompakt | Am kompaktesten |
| Wasserwiedergewinnungsziel | Schwierig | Zusätzliche UF erforderlich | Direkt |
| Schocklast (Saison/CIP) | Mittel | Sehr hoch | Hoch |
| Empfindliche Empfangsumgebung | Unzureichend | Mittel | Ideal |
| Begrenztes Betriebspersonal | SBR geeignet | Sehr geeignet | Membranwissen erforderlich |
8 Fragen für die Investitionsentscheidung
- Was ist die Quelle Ihres Abwassers? Ist es ausschließlich häuslich oder gibt es eine industrielle Zusammensetzung?
- Wie viele Nutzer oder Produktionsvolumen gibt es? Ein wichtiger Input für die KE-Berechnung.
- Gibt es Saisonalität? Wenn es sich um eine Hotel-/Touristeneinrichtung handelt, ist ein Pufferbehälter entscheidend.
- Was sind Ihre Entlassungsgrenzen? Auf welchen Sektor bezieht sich die SKKY-Tabelle, handelt es sich um eine empfindliche Empfangsumgebung?
- Was ist Ihr Ziel zur Wasserwiedergewinnung? Wenn es eines gibt, ist MBR obligatorisch.
- Was ist die verfügbare Fläche? Wenn eng, MBR; wenn weit, SBR/MBBR.
- Wie ist die Qualifikation des Betriebspersonals? Wenn kein Membranwissen vorhanden ist, ist MBBR sicherer.
- Wie ist das Potenzial für Erweiterungen? Wenn die Möglichkeit besteht, die Kapazität später zu erhöhen, modulare Gestaltung.
Häufige Dimensionierungsfehler
- "Es gibt so viele Zimmer, pro Person X Liter"-Schätzung: Spitzenfaktor und Abwasserzusammensetzung werden ignoriert. Ergebnis: chronisches Problem.
- Keine Berücksichtigung saisonaler Rückgänge: Wenn ein Hotel im Winter mit 20% Kapazität betrieben wird, stirbt der biologische Prozess an Hunger. Recycling ist bei niedrigen Lasten erforderlich.
- Industrielles Abwasser wie häusliches berechnen: Abwasser einer Molkerei ist 5-10× häuslich in kg KOİ. Der KE-Multiplikator wird 5-10.
- Dimensionierung ohne Charakterisierung: Das Reaktorvolumen kann nicht geschätzt werden, ohne KOİ, BOİ, FOG, N, P zu kennen.
- "50% größer dimensionieren für Backup"-Strategie: Überkapazität führt zu biologischer Degradation bei niedrigen Lasten. Modulare Gestaltung ist klüger.
Professioneller Dimensionierungsprozess
- Abwassercharakterisierung — 1-3 Monate Probenanalyse (wenn eine bestehende Anlage vorhanden ist)
- Erfassung des Nutzungsprofils — stündliche Flussabschätzung, Saisonalität
- KE- und Flussberechnung — zusammen mit Spitzenfaktor
- Berechnung der Abwasserlast — Gesamtlasten von KOİ, BOİ, FOG, N, P
- Prozessauswahl — SBR/MBBR/MBR Entscheidungsmatrix
- Reaktordimensionierung — gemäß HRT, F/M, MLSS, Flussparametern
- Dimensionierung der Hilfsgeräte — Gebläse, Pumpe, Sensor
- Erweiterungsstrategie — modular oder Kapazitätsobergrenze
Fazit
Der Erfolg bei der Auswahl eines Kompakte Abwasserbehandlungbehandlungssystems hängt zu 80% von der richtigen Dimensionierung ab. Schätzungen, die ohne KE-Berechnung, Sektor-Multiplikatoren, Spitzenfaktor und Abwassercharakterisierung vorgenommen werden, führen zu chronischen Betriebsproblemen. Die Anforderung professioneller Abwassercharakterisierungs- + Dimensionierungsstudien vor der Investitionsentscheidung ist der langfristig wirtschaftlichste Ansatz.
