Kurzantwort: Das Kompakte Abwasserbehandlungbehandlungssystem behandelt Abwasser in 5 Phasen: (1) Mechanische Vorbehandlung (Sieben, Ausgleich), (2) Biologische Behandlung (Zersetzung organischer Stoffe durch aerobe Bakterien), (3) Absetzen oder Membrantrennung, (4) Desinfektion (UV oder Chlor), (5) Ablauf. Alle diese Phasen werden in werkseitig produzierten kompakten Stahl- oder Betoneinheiten gesammelt; zum Standort transportiert und innerhalb von 1-4 Wochen in Betrieb genommen. Typische Ablaufqualität: KOİ < 100, BOİ < 25, AKM < 30 mg/L (Standard), < 1 mg/L AKM mit MBR.
Was ist Kompakte Abwasserbehandlungbehandlung?
Eine Kompakte Abwasserbehandlung-Abwasserbehandlungsanlage ist eine Version traditioneller Abwasserbehandlungsprozesse (aktivierte Schlamm, MBR, MBBR, SBR), die in einer Fabrik hergestellt und als kompaktes Modul zum Standort geliefert wird. Wie der Name schon sagt, kommt die Anlage in einem "Kompakte Abwasserbehandlung"; sie erfordert keinen Bau von Stahlbetonbecken oder einen jahrelangen Projektprozess.
3 Hauptvorteile:
- Schnelle Installation: Inbetriebnahme innerhalb von 1-4 Wochen (klassische Anlagen 6-18 Monate)
- Kompakt: In einem Container oder Stahltank — minimaler Platzbedarf
- Portabel: Ideal für temporäre Baustellen, saisonale Tourismusanlagen
Welche Anlagen sind geeignet?
| Nutzungsort | Typische Durchflussrate | Empfohlener Typ |
|---|---|---|
| Villa / kleines Grundstück | 2-20 m³/Tag | Mini-Kompakte Abwasserbehandlung (MBBR/aktivierter Schlamm) |
| Hotel (50-200 Zimmer) | 15-150 m³/Tag | SBR oder MBR-Kompakte Abwasserbehandlung |
| Raststätte an der Autobahn | 10-50 m³/Tag | MBBR + Lamellen |
| Kleine Fabrik | 20-200 m³/Tag | Branchenspezifisch (MBR üblich) |
| Baustelle / temporäres Camp | 5-100 m³/Tag | Container MBR |
| Dorf / kleine Gemeinde | 50-500 m³/Tag | SBR oder MBR |
| OSB Einzelwerk | 100-1.000 m³/Tag | Industrielles MBR-Kompakte Abwasserbehandlung |
| Schiff / Offshore-Plattform | 5-50 m³/Tag | Marine MBR (zertifiziert) |
Arbeitsphasen der Kompakte Abwasserbehandlungbehandlung
1. Mechanische Vorbehandlung
Der erste Halt des Abwassers — Trennung grober Partikel:
- Grobsieb: 10-20 mm Abstand — hält Stoffe, Kunststoff, Holzpartikel zurück
- Feinsieb (statisch oder rotierendes Trommel): 1-3 mm — Haare, Fasern, kleine Feststoffe
- Sandfang (falls erforderlich): Hält Sand, Kies zurück — schützt die Pumpe
- Fettabscheider (für Küchenabwasser): In Hotel-/Restaurantanlagen
2. Ausgleich (Fett und Durchfluss)
Die Durchflussrate des Abwassers schwankt tagsüber 3-10 Mal — ein Ausgleichsbehälter wird verwendet, um einen stabilen Durchfluss für den biologischen Prozess zu gewährleisten. Typische HRT beträgt 6-12 Stunden. In dieser Phase:
- Pikströme werden reduziert → biologischer Prozess erhält keinen Schock
- pH wird im Bereich von 6,5-8 stabilisiert (automatische Dosierung falls erforderlich)
- Temperatur wird homogenisiert
- Zusammensetzung wird homogenisiert (CIP mildert Waschspitzen)
3. Biologische Behandlung (Das Herz der Anlage)
Der kritischste Schritt der Kompakte Abwasserbehandlungbehandlung. Organische Stoffe (BOİ/KOİ), Stickstoff (NH4) und Phosphor (PO4) im Abwasser werden hier von Mikroorganismen zersetzt. Drei Hauptmethoden werden in Kompakte Abwasserbehandlungssystemen verwendet:
a) Klassischer Aktivierter Schlamm
Aerobe Bakterien konsumieren organische Stoffe im Belüftungsbecken. Anschließend wird die Biomasse als Schlamm im Nachklärbecken getrennt. Einfach, benötigt aber mehr Platz.
b) MBBR (Moving Bed Biofilm Reactor)
Kunststoffträger (K1, K3, K5-Träger) werden dem Reaktor hinzugefügt; Bakterien bilden Biofilm auf der Trägeroberfläche. Hochkonzentrierte Biomasse → kompaktes System. Sehr widerstandsfähig gegen Schocklasten. Überprüfen Sie unseren Vergleich von MBR und MBBR.
c) MBR (Membranbioreaktor)
Aktivschlammprozess + UF/MF-Membranfiltration. Die Membran bringt die AKM des Ablaufs nahe Null, indem sie 100% der Bakterien und Viren zurückhält. Die Ablaufqualität ist erstklassig. Wasser kann zurückgewonnen werden.
d) SBR (Sequencing Batch Reactor)
Betreibt den aktivierten Schlammprozess in einem einzigen Becken mit einem 5-stufigen periodischen Zyklus (Füllen → Reaktion → Absetzen → Entleeren → Warten). Automatisierung ist entscheidend; häufig bei kleinen bis mittleren Kompakte Abwasserbehandlungssystemen. Detaillierter Vergleich von SBR vs MBR.
4. Fest-Flüssig-Trennung
Nach der biologischen Behandlung werden sauberes Wasser und Schlamm getrennt:
- Aktivschlamm/MBBR: Nachklärbecken oder Lamellenabscheider
- MBR: Eintauchende UF/MF-Membran (im Becken)
- SBR: Trennung erfolgt im Reaktor während der Absetzphase
5. Desinfektion
Um verbleibende Krankheitserreger im Ablauf abzutöten:
- UV (ultraviolette) Lampe: Standard in modernen Kompakte Abwasserbehandlungssystemen, chemiefrei
- Chlordosierung (NaOCl): Klassische Methode, günstig, hinterlässt jedoch Rückstände
- Ozon: Sehr hohe Effizienz, Premium-Anwendungen
MBR-Ablauf hat bereits eine Reduktion der Krankheitserreger um 5-6 Log-Stufen; UV ist eine optionale zusätzliche Sicherheitsschicht.
6. Schlammmanagement
Der produzierte Abfallschlamm wird in einem kleinen Tank in Kompakte Abwasserbehandlungssystemen konzentriert. Periodisch (wöchentlich-monatlich) wird er von Vakuumfahrzeugen gesammelt und zu einer kommunalen Einrichtung oder Deponie transportiert. In modernen Kompakte Abwasserbehandlunganlagen kann die Entwässerung vor Ort mit einem Mini-Dekanter oder einer Sackpresse erfolgen.
Komponenten der Kompakte Abwasserbehandlungbehandlung
| Komponente | Funktion |
|---|---|
| Stahl- oder Betontank (modular) | Hauptstruktur, die den gesamten Prozess enthält |
| Blower (Luftgebläse) | Versorgt aerobe Bakterien mit O2 |

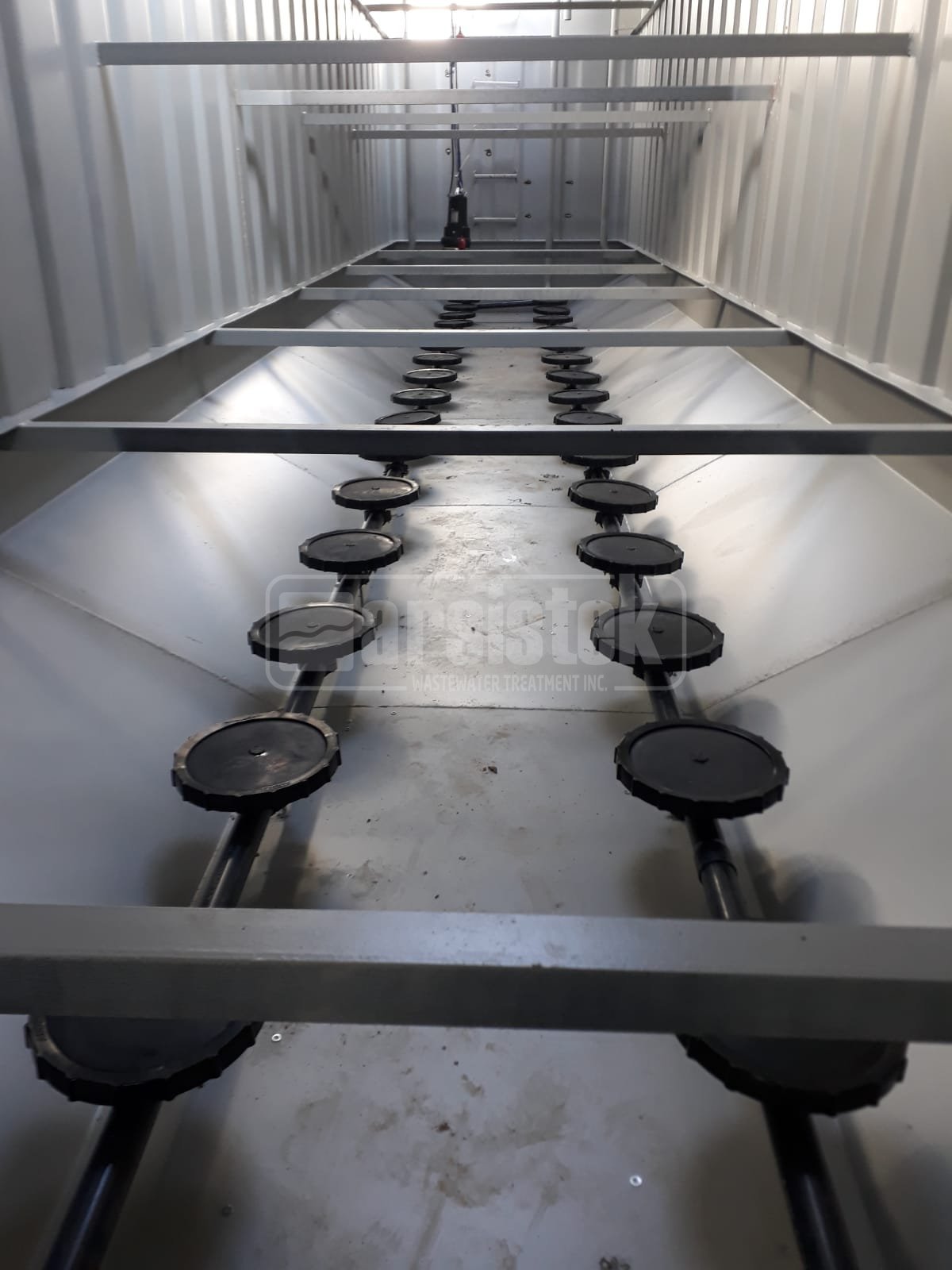

| Feinblasendiffusoren | Verteilt Luft effizient |
| Pumpen (Transfer, Dosierung, Schlamm) | Transfer von Abwasser/Schlamm |
| PLC + SCADA | Automatische Steuerung |
| Sensoren (DO, pH, Niveau) | Prozessüberwachung |
| UV-Desinfektionseinheit | Entfernung von Krankheitserregern |
| UF-Membran (wenn MBR) | Endgültige Fest-Flüssig-Trennung |
| Steuerungstafel | Elektrische Verteilung + Schnittstelle |
Ablaufqualität
| Parameter | Klassisch / SBR | MBBR | MBR | SKKY-Grenze |
|---|---|---|---|---|
| KOİ (mg/L) | 50-100 | 40-80 | 15-30 | 125-160 |
| BOİ5 (mg/L) | 15-30 | 10-20 | < 5 | 25-40 |
| AKM (mg/L) | 20-40 | 15-30 | < 1 | 35-60 |
| NH4-N (mg/L) | 2-8 | 1-5 | < 1 | 5 |
| E.coli (CFU/100mL) | Post-UV < 100 | Post-UV < 100 | < 10 | 100-1000 |
Kompakte Abwasserbehandlungbehandlung vs. Klassische Standortkonstruktion
| Kriterium | Kompakte Abwasserbehandlung-System | Klassische Betonbauweise |
|---|---|---|
| Installationszeit | 1-4 Wochen | 6-18 Monate |
| Platzbedarf | Sehr wenig | Standard |
| Portabilität | Ja (besonders Container) | Nein |
| Geeigneter Kapazitätsbereich | 2-2.000 m³/Tag | 500+ m³/Tag |
| Investitionskosten (relativ) | Niedrig-mittel | Mittel-hoch |
| Lebensdauer | 15-25 Jahre (Stahltank) | 30-50 Jahre (Beton) |
| Erweiterbarkeit | Modular (parallel Einheit hinzufügen) | Schwierig |
| Betriebscomplexität | Niedrig (automatisch) | Mittel |
Inbetriebnahme und Anpassung
Nachdem das Kompakte Abwasserbehandlung-System vor Ort angekommen ist, beginnt der Inbetriebnahmeprozess:
- Mechanische Installation (1-3 Tage): Tank wird positioniert, Rohrleitungen, elektrische Anschlüsse
- Hydraulischer Test (1 Tag): Lecktest mit leerem Wasser + Pumpentests
- Zusatz von Saatenschlamm: 1-2 m³ reifer Schlamm aus einer nahegelegenen Anlage — Startbiologische Population
- Startbeladung: Beginnen bei halber Kapazität, auf volle Kapazität umschalten, wenn Biomasse bereit ist
- Biologische Anpassung (2-4 Wochen): Bakterien proliferieren entsprechend Temperatur und Abwasserzusammensetzung
- Tests der Ablaufqualität: SKKY-Parameter werden kontinuierlich überwacht und angepasst, bis der optimale Punkt erreicht ist
Häufige 5 Fragen und gefährliche Fehler
- Niedrige Beladung: Wenn die Kompakte Abwasserbehandlunganlage wenig Abwasser erhält (z.B. ein Hotel in der Nebensaison), wird die Biomasse verhungern und die Ablaufqualität wird sinken. Lösung: Recyclingsystem für die Untergrenze.
- Fettleckage: Wenn Fett aus der Hotel-/Restaurantküche ohne Vorbehandlung kommt — biologischer Schock. Lösung: Fettabscheider ist zwingend erforderlich, regelmäßige Reinigung.
- Fehlende administrative Autorität: Eine automatische Anlage "arbeitet nicht von selbst" — regelmäßige Kontrolle ist notwendig. Lösung: Fernüberwachung + monatlicher Wartungsvertrag.
- Saisonale Überlastung: Die Entwurfsleistung wird während der Urlaubs-/Saisonspitzen überschritten. Lösung: Ausgleichsbehälter + Spitzenfaktor im Design.
- Vernachlässigung des Austauschs der UV-Lampe: Die Lebensdauer einer UV-Lampe beträgt 8.000-12.000 Stunden. Eine abgelaufene Lampe desinfiziert nicht. Lösung: Jährlicher Austauschplan.
Moderne Trends
- Container-Kompakte Abwasserbehandlung-MBR: Vollständige Anlage in einem 20-40 Fuß Container
- Fernüberwachung: Live-Überwachung über mobile Anwendung, SMS-Alarm
- Solarunterstützt: Teil der Bläserenergie von PV-Panel auf dem Dach
- Wasserwiedergewinnungsmodul: Integrierte UF+RO in Kompakte Abwasserbehandlung-MBR — Landschaftsbewässerungswasser
- Modulare Erweiterung: Wenn das Hotel die Kapazität erhöht, kann eine zweite Kompakte Abwasserbehandlungeinheit parallel in Betrieb genommen werden
Fazit
Das Kompakte Abwasserbehandlungbehandlungssystem ist eine moderne Lösung, die schnelle Installation + kompakten Raum + automatische Bedienung an kleinen bis mittleren Durchflussstellen bietet. Die richtige Typauswahl (MBR/MBBR/SBR/aktivierter Schlamm) hängt von den Eigenschaften des Abwassers, den Entlassungsgrenzen und den Rückgewinnungszielen ab. Es wird 5-10 Mal schneller in Betrieb genommen als traditionelle Betonbauanlagen in Hotel-, Fabrik-, OSB-, kleinen Gemeinde- und Baustellenprojekten.
Verwandte Leitfäden: MBR vs MBBR, SBR vs MBR vs Konventionell, SKKY Entlassungsgrenzen. Sie können eine kostenlose Vorstudie von unserem Arsistek-Ingenieurteam für die richtige Auswahl des Kompakte Abwasserbehandlung-Systems für Ihre Anlage anfordern.
